トラスについて

トラス構造とは!?

設計施工の屋外広告士試験では、トラスに関する問題が出やすいです。

ですので、整理しておきましょう。

トラス構造とは3つの直線部材によって三角形を1つの

単位として構成された骨組みの事です。

部材と部材の接点が全てピン接合です。

ですのでトラス構造は軸方向力のみが生じ、

せん断力と曲げモーメントは生じません。

一般に材料は曲げよりも軸方向の変形に対する力が大きい為、

トラス構造は力学的に強い構造と言えます。

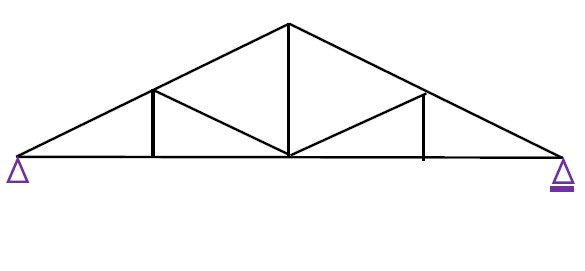

山形の中央に垂直材である真束（しんつか）のあるトラス。

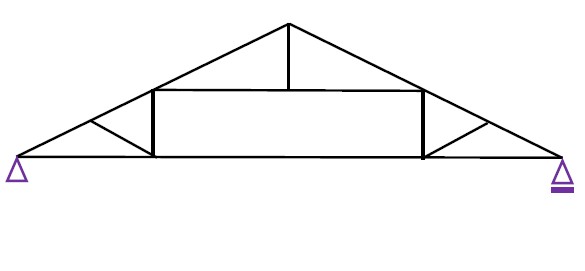

山形トラスで中央に2対の垂直材を持つトラス。

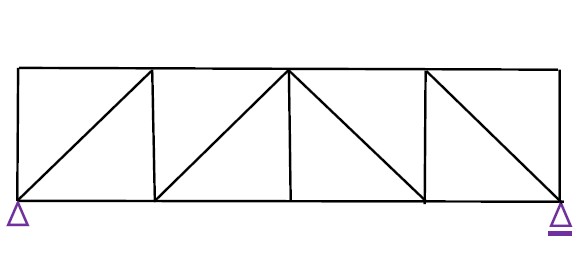

アメリカのプラットが発明したトラスで鉛直荷重を受けた時
短い束材が圧縮力、長い斜材が引張力を生じるトラス。

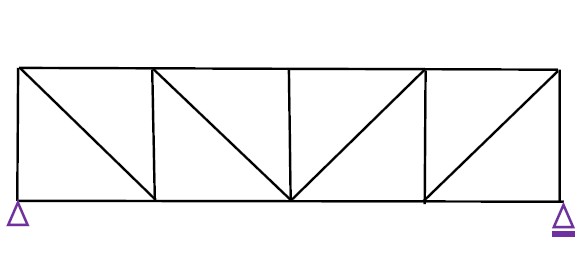

鉛直荷重を受けると斜材に圧縮力が生じるトラス。

トラスにはおもしろい特性があります。
そして、この特性の部分が屋外広告士試験によくでる箇所でもあります。

3つの特性は、覚えておきましょう。

軸力がゼロになる!?

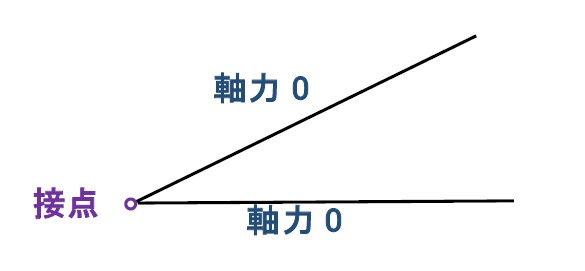

接点に集まる部材が2つで材軸線が一直線になく、この接点に

外力が生じない時は2つの部材の軸方向力はゼロとなります。

2つの軸力が等しくなる!?

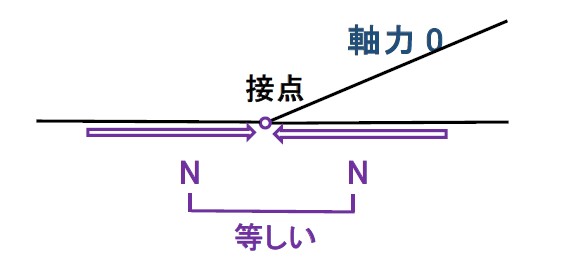

接点に3つの部材が集まり、そのうち2つの部材の材軸線が一直線をなし、

かつ接点に外力が生じない時は、直線状の2つの軸力は同じになります。

そして3つ目の応力がゼロになります。

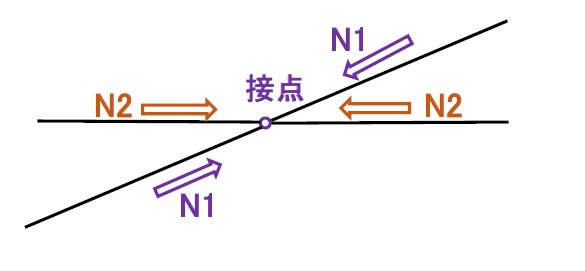

4つの部材が集まり、２つづつ同一直線状にあり、

かつ外力が生じないときは一直線上にある部材の

軸方向力が等しくなります。
