普通ボルトと高力ボルトの接合の違い

屋外広告士試験に毎年出題されるボルト接合についてです。

屋上広告士の試験で出て来るボルト接合は、

高力ボルトと中ボルトの接合方法の違いについて

頻繁に出題されます。

例えばこんな問題

【問1】次の文章は適切か？

高力ボルトの許容応力は軸断面について算定するが、

普通ボルトの場合、ねじ部有効断面について

算定しなければならない。

どうでしょう？

適切な文章でしょうか？

【答え】この文章は正しいことを言っています。

普通ボルトの固定

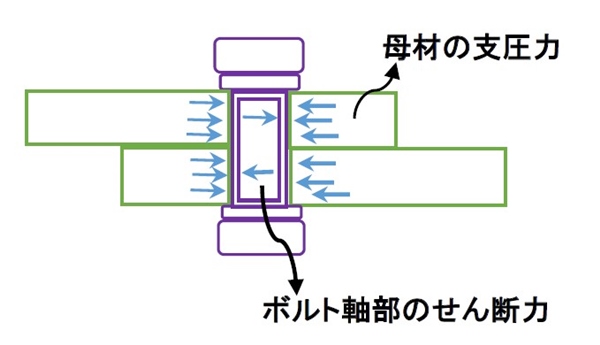

普通ボルトの固定は下記のようになります。

図のように普通ボルトは、母材が引っ張られて、

ボルトの軸部と母材の接触面で固定します。

違う言い方をするとボルト直角方向の力を、

鋼板等とボルトの支圧面に生じる力により伝える接合方法が、

普通ボルトの固定方法です。

高力ボルトの接合

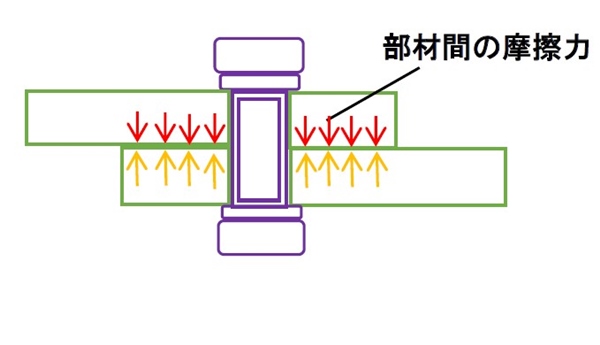

それに対して高力ボルトの接合は摩擦で固定します。

ボルトで締め付ける事によって、接触面に摩擦力が生じ、

ボルト直角方向の力を鋼板に伝え接合するのが

高力ボルト接合です。

この普通ボルトと高力ボルトの接合方法を、

しっかり覚えておきましょう。

ボルト接合のキーワード

普通ボルト＝支圧接合

高力ボルト＝摩擦接合

屋外広告士の試験では、逆に説明した文章が

試験に出て来ることがあります。

最後にもう一問

【問2】下記の文章は適切でしょうか？

高力ボルト接合は、軸部のせん断、部材の支圧によって応力を

伝える接合方法ある。

さぁどうでしょう？

【答え】

適切じゃない

問2の説明分は普通ボルトの説明分です。
