アンカーボルトの引張力の求め方

トップページ＞設計・施工＞アンカーボルトの引張力の求め方

屋外広告アンカーボルト引張力の求め方

引張力の求め方は絶対、覚えておきましょう。

引張力は引抜力と呼び方を変えて出題されることがあります。

どちらもアンカーボルトの引張力を求めることになります。

具体的な問題に当てはめて解説していきます。

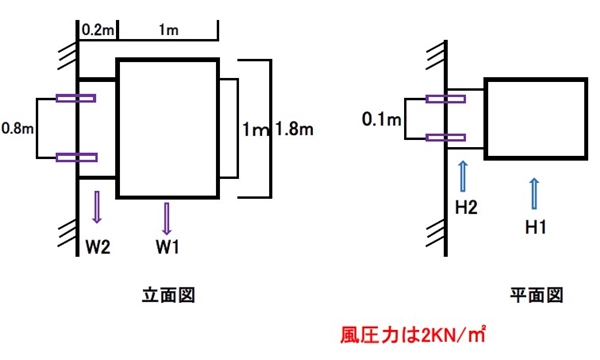

この問題のアンカーボルト引張力を求めていきます。

まずアンカーボルト引張力を求めるという事は、

最大引張力を求めるという事です。

最大引張力は長期引張力と風圧時引張力の合計です。

式で書くと・・・

最大引張力＝長期引張力＋風圧時引張力

ですので長期引張力、風圧時引張力をそれぞれ求めていきます。

長期引張力を求める

長期引張力は看板体、ブラケットをそれぞれ求め、最後に合算します。

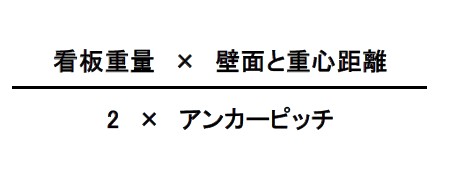

看板体の長期引張力を求める式

『壁面と重心距離』は、看板体の中心から壁面までの距離です。

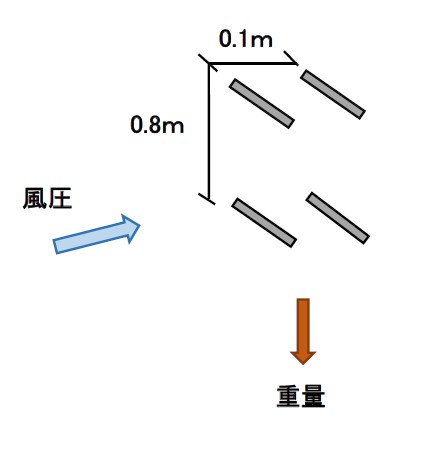

『アンカーピッチ』は下向きの重量に対して2本の

アンカーボルトで0.8mのピッチとなります。

これを元に式に数値を入れていくと…

0.44KNとなります。

これが看板体の長期引張力となります。

ブラケットも同じ考え方で・・・

これに数値を入れると・・・

0.01となります。

0.44KN+0.1KN＝0.45KNとなり・・・

長期引張力は0.45KNとなります。

風圧時引張力を求める

次に風圧時引張力を求めます。

風圧時引張力は次の式で求めます。

風圧時引張力は水平力を求めなくてはなりません。

『水平力』は1㎡当たりの風圧力に面積を掛けた値です。

当然『看板体』『ブラケット』それぞれ求めます。

屋外広告士試験問題では風圧力は問題文に

記載されて出題されます。

今回の問題は2KN/㎡となっています。

なので、与えらえた風圧力に面積を掛けて看板水平力を求めていきます。

看板体の水平力＝2KN×（1ｍ×1.8m）

　　　　　　　　　　＝3.6KN

ブラケットの水平力＝2KN×（0.2ｍ×1m）

　　　　　　　　　　＝0.4KN

となります。

水平力が求まったら、壁面からの重心距離を掛け、

アンカーピッチで割ります。

式で書くとこう↓

そこに数字を入れていくとこうです。

12.6KNとなります。

看板体の風圧時引張力は12.6KNとなります。

ブラケットも同じ考え方で・・・

0.2KNとなります。

ブラケットの風圧時引張力は0.2KNとなります。

引張力まとめ

ここまで出れば…

風圧時引張力＝12.6KN＋0.2KNで12.8KNとなり…

最大引張力＝長期引張力＋風圧時引張力ですから

　　　　　　　＝0.45KN　＋　12.8KN

最大引張力＝13.25KNとなります。
